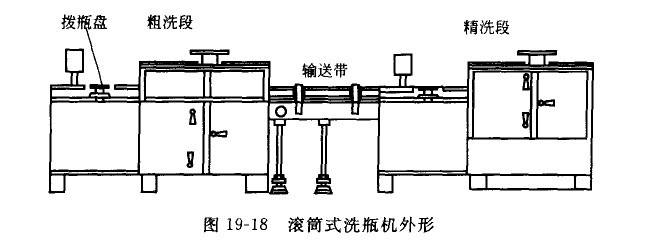

该机由两组滚筒组成,一组滚筒为粗洗段;另一组滚筒为精洗段,中间用长2m的筒这带连接。因此精洗段可置于洁净区内,洗净的瓶子不会被空气污染。
粗洗段由前滚筒与后滚筒组成,滚筒作间歇转动。进入滚筒的空瓶数是由设置在滚筒前端的拨瓶轮控制的,一次可以是2瓶、3瓶、4瓶或更多。更换不同齿数的拔瓶轮则可得到所需要的进瓶数。

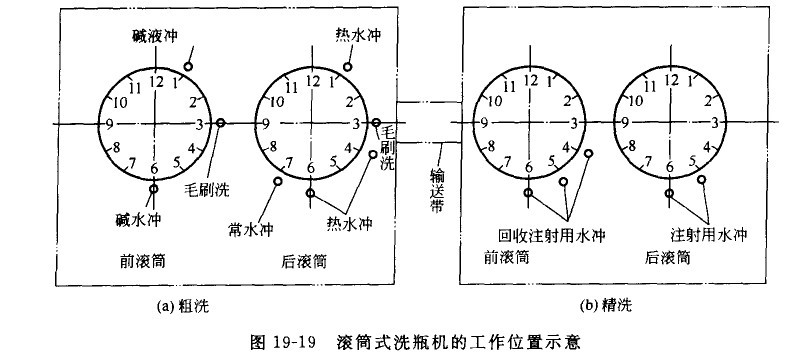

滚筒式洗瓶机的工作位置示意如图19—19所示。
载有玻璃瓶的滚筒转动到设定的位置时,碱液注入瓶内;当带有碱液的玻璃瓶处于水平位置时,毛刷进入瓶内刷洗瓶内壁约3s,之后毛刷出。
滚筒转到下两个工位逐一由喷液管对瓶内腔冲碱液,当瓶子处于进瓶通道停歇位置时,进瓶拨轮同步送来的待洗空想将冲洗后的瓶子推向后滚筒进行常水外淋、内刷、内冲洗。经粗洗后的玻璃瓶经输送带送入精洗滚筒进行清洗,精洗滚筒取消/毛刷部分,其他结构宅租洗滚筒基本相同,滚筒下部设量了回收注射用水喷嘴和注射烧水喷嘴,前滚筒利用回收注射用水作外淋内冲。后滚筒利用注射用水作内冲并沥水,从而保证洗瓶质量。
