1)控制液体定量机构

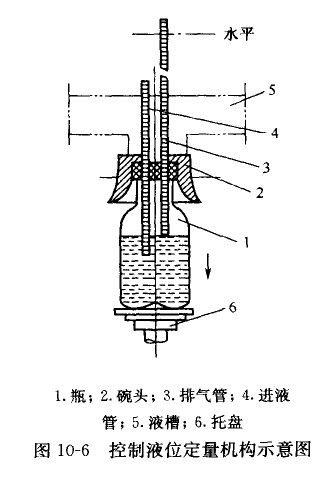

它是通过调整插入被装容器内的排气管的高低，来控制液位达到定量装料目的，如图10-6所示。
工作时，由拨瓶机构将瓶子拨到托盘6上，在瓶托升降机构作用下，瓶子上升使进液管4和排气管3刚好插入瓶口内，瓶口则与碗头2内的橡胶垫压紧密封，然后进液管阀门打开，液体从进液管4进入瓶子l内，瓶内的空气由排气管3排出。当瓶内的液面上升到排气管3下口时，因瓶口密封，这时瓶子上部的气体排不出去。当液体继续进入瓶内时，这部分空气被赂微压缩，瓶内波面稍超过徘气管口下缘时就不再升高。根据连通器原理，液体可继续从排气管上升至液槽5的相同液位为止。然后，瓶子随托盘6下降，进液阀关闭，排气管内的液体立即流人瓶内，到此完成定量装料工作过程。
所以，改变排气管插入瓶内的位置，即可改变其装料量。它的结构简单，使用方便，辅助设备少，出于以瓶的容积来定量，故其装料精度与瓶有直接关系。
2)旋塞式定量杯机构

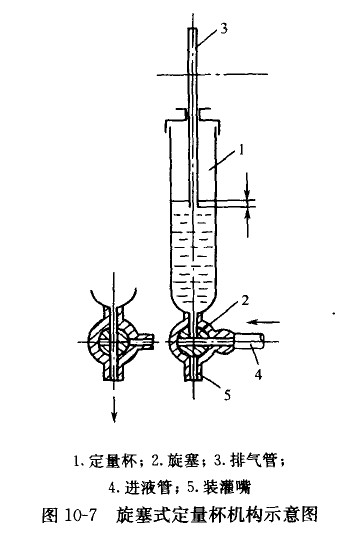

如图10—7所示，当旋塞2位于右图时，液槽内的液体靠静压由进液管4和族塞2的中心孔进入定量杯1，定量补1内的气体从排气管36r出。当液面到达细管的下缘时停止，但液体会继续从细管3中上另’至储液槽内相同液体，这样定量杯定量好液体量后，将旋塞旋转90度．如固10—7左。定量杯中液体便由装滔嘴5流入被装的瓶、罐之巾，从而完成液体的定量灌装操作。这种机构比较准确，密封性好。改变排气管位置高低可调节灌装量。
3)弹簧阀门装料机构

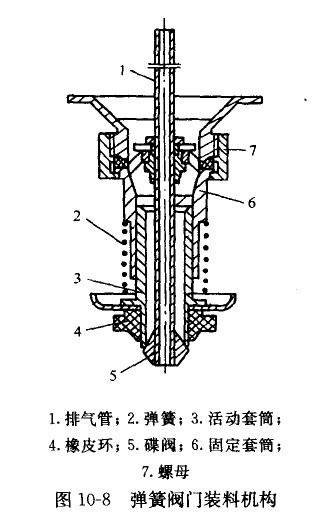

如图10—8所示，当瓶在瓶托作用下上升，使瓶嘴压紧橡皮环4，并将弹簧2压缩，使活动套筒3随橡皮环4一起蚜L时活动套简3与碟阀5之间形成环形间隙，从而使上部储液箱个的液体从套简与排气管l的环形空间中流人瓶内，瓶内的空气则顺着管l排入储液箱的液面上方空间。当瓶内液面上升至管1下端时，就停止进液。正好这时瓶托带着瓶子也下降，瓶嘴即离开橡皮环4，在弹簧2作用下，活动套筒3压紧碟阀5，进掖通道关闭，这样完成一个瓶装料周期。
4)滑阀式定量杯装料机构
|
