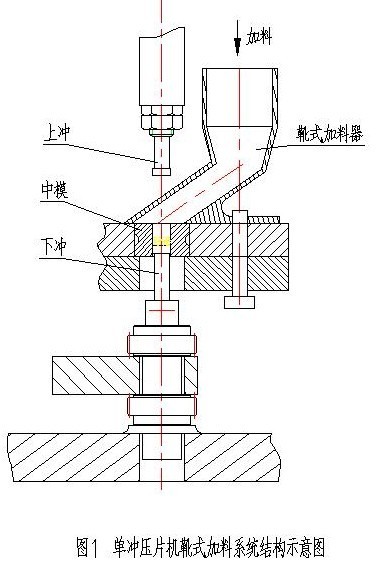

国内的小型压片机一般配靴式加料系统,这种加料系统的主要结构如图1所示。加料器外呈靴形,由凸轮带动在冲模上平面左右摆动完成加料、刮平和推片动作。
靴式加料系统的工作过程如图2所示。
(a)加料上冲抬起,加料器移动到模孔之上,下冲下降到适宜深度(使容纳的颗粒重恰等于片重),加料器在模上面摆动,颗粒填满模孔;
(b)刮平。加料器由模孔上离开,使模孔中的颗粒与模孔的上缘持平;
(c)压片。上冲下降,并将颗粒压成片;
(d)推片。上冲抬起,下冲随之上长升到恰与模孔缘相平,此时加料器又移到模孔之上,将药片推开落于接受器中,同时下冲又下降,模孔内又填满颗粒进行第二次饲粉,如此反复进行。
