电烘箱 干燥箱，俗称烘箱，用于烘熔、干燥、热处理以及加热。其种类、型号和规格多种多样，但基本工作原理大同小异，这里介绍101型电热鼓风干燥箱。
这种鼓风干燥箱的工作温度可由高于室温10℃起，至最高温度(有200℃、250℃及300℃3种规格)止，在此范围内可任意选定温度，选定后可通过箱内自动控制系统使温度恒温。箱内装有电动机鼓风，促成箱内热空气机械对流，使温度均匀分布，样品放在其内进行各种处理，可获得一致的结果。这种鼓风干烘箱结构紧密，控温灵敏准确，操作简便。

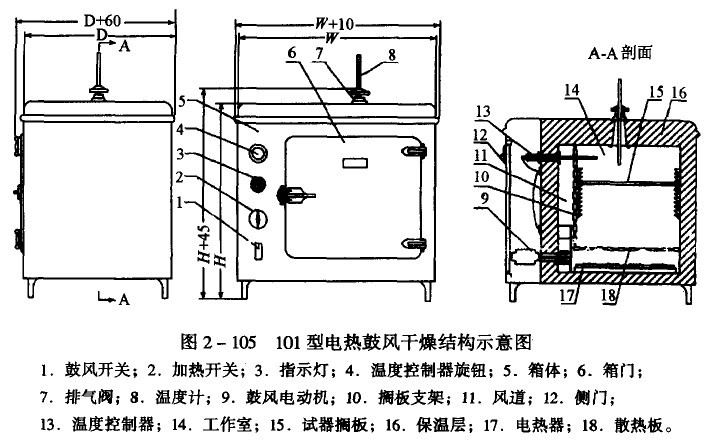

图2—105为101型电热鼓风干燥箱的结构外形图。箱体由型钢及薄钢板制成。箱内有一供放置样品的工作室14，其中有样品搁板15，样品放在搁板上；如果样品体积较大，可抽去样品搁板使用。工作室与箱体外壳问有相当厚的保温层16，用玻璃纤维作保温材料。箱门6内有一玻璃门，以供观察工作室内情况用。箱内左下侧装有鼓风电动机9，借此可促成工作室14内空气机械对流。开启箱顶的排气阀7可使工作室14内的空气对流。工作室14内的温度用热胀式温度控制器13自动调节，感温杆伸人工作室内，感应灵敏。控制器、指示灯、电热器等的全部电气操纵设备均安装在箱体左侧控制层内。控制层有侧门12可以卸下，以备检查或修理线路时用。箱内工作室左壁与保温层之间有风道ll，内装有鼓风风叶和导向板，开启电动机开关1可使鼓风机工作。电热器17装在工作室14下部，共分两组，即“加热1”、“加热2”，并有指示灯3指示，灯亮表示电热器工作，箱内在加热，灯灭表示加热停止。
