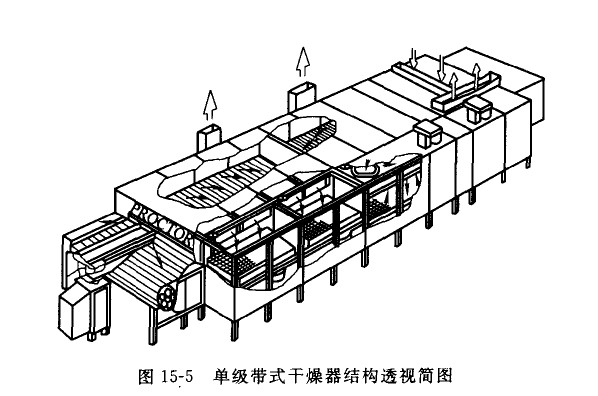

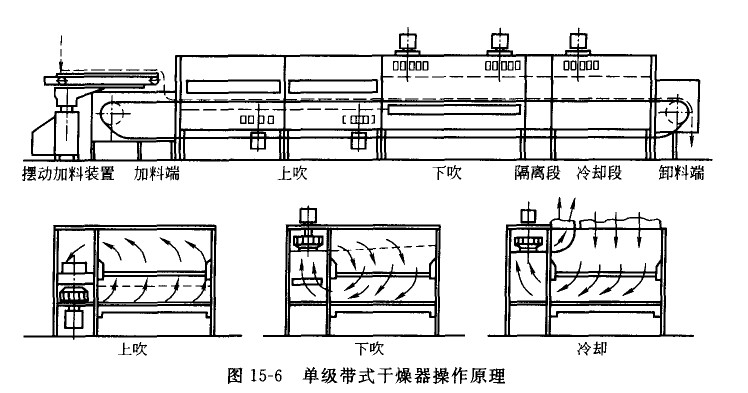

图15—5所示为典型的单级带式干燥器结构透视简图。图15—6所示为其操作原理。被干燥物料由进料端经加料装置被均匀分布到输送带上。输送带通常用穿孔的不锈钢薄板(或称网目板)制成，由电机经变速箱带动，可以调速。最常用的干燥介质是空气。空气用循环风机由外部经空气过滤器抽人，并经加热器加热后，经分布板由输送带下部垂直上吹，空气流过干燥物料层时，物料中水分汽化、空气增温，温度降低。部分湿空气排出箱体，另外部分则在循环风机吸入口前与新鲜空气混合再行循环。为了使物料层上下脱水均匀，空气继上吹之后向下吹。最后干燥产品经外界空气或其他低温介质直接接触冷却后，由出口端卸出。

干燥器箱体内通常分隔成几个单元，以便独立控制运行参数，优化操作。干燥段与冷却段之间有一隔离段，在此无干燥介质循环。

干燥介质以垂直方向向上或向下穿过物料层进行干燥的，称为穿流式带式干燥器。干燥介质在物科层上方作水平流动进行干燥的，称为水平气流式带式干燥器。后者因干燥效率低，现已很少使用。
