等压式小型灌装机的工作原理

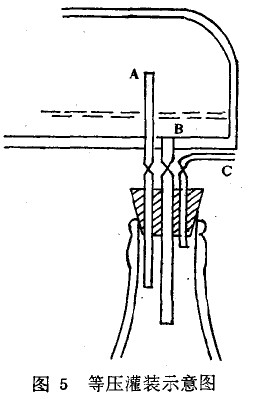

如图5所示，

等压式灌装通往瓶中的通路有三条，—条是通往料槽液面以上的气管(A)，一条是通往料液下面的料管(B)，第三条是通往大气的诽气管限（C)。当瓶子上升顶住阀门造成封闭的时候，第一次打开气管(A)，料槽上部的压力气体(由另外通入的二氧化碳气，多数是另外通入的无菌压缩空气来保压)即向下流，使瓶中气体与科槽上部气体的压力相等。此时，由于瓶中由o．1兆帕变为更高的压力，这个压力即打开了料管(B)的弹簧阀，使料管与瓶子接通，汽水由于位差便流入瓶中，瓶中的空气通过气管被换入料槽顶部。瓶中液面升至气管口即停止(通常的结构是汽水在气管中再上升至料槽液面高度)。第三步即由凸轮作用．封闭气管和料管，打开排气管(c)，使瓶与大气接通，气体排出，泄去瓶中压力，气管小的汽水流入瓶中达到预期的液面。排气后瓶于脱离与灌装阀的密封状态即完成了灌装，被送往轧盖机。
