液体灌封机
液体灌封机是口服液生产过程户的主要设备，用于易拉盖口服液玻璃瓶的定

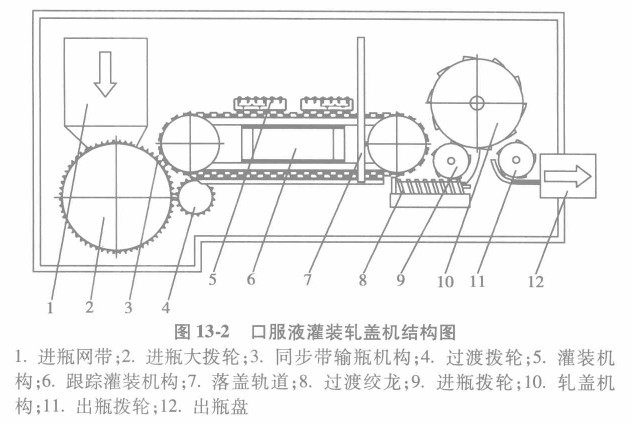

量灌装和封口。如图13-2所示。
1．结构
口服液灌装轧盖机主要由机身、输送装置、灌装部分、拨轮装置、供盖系统、轧盖头、出瓶盘、跟踪灌装机构、传动装置等组成。
2．工作原理
(1)传动原理：由电机经皮带轮将动力传给减速机蜗轮轴，再由蜗轮轴通过各齿
轮，将动力传到拨轮轴及灌装部分和轧盖头。灌装部分、轧盖头及各拨轮同步动作，并
通过锥齿轮将动力传到进瓶拨轮装置。
(2)灌装部分的原理：口服液瓶由进瓶大拨轮送至过渡拨轮，再由过渡拨轮送至
同步带，由同步带上的镶块拖动瓶子匀速向前运行，灌针在跟踪机构的控制下，插入
瓶[口、与瓶子同步向的运行，实现跟踪灌装。灌针随着液面的上升而上升，起到消泡
作用。
(3)供盖系统：由输盖轨道、理盖头及戴盖机构组成。理盖头采用电磁螺旋振荡原
理，将杂乱的盖子理好排队，经换向扭道进入输盖轨道，经过戴盖机构时，由瓶子挂着盖
子经过压盖板，使盖子戴正。
(4)轧盖头：口服液瓶戴好盖子进入轧盖头转盘后，已经张开的三把轧刀将以瓶子为中心，随转盘向前转动，在凸轮的控制下压住盖子，这时三把轧刀在锥套的作用下，同
时向盖子轧来，轧好后，同时又离开盖子，回到原位。
(5)跟踪灌装机构：由伺服电机带动齿轮、齿条运动，从而带动灌针做往复运动。
通过调整喷针架与安装架的相对位置，可使撞针准确的插入瓶口中间。
