旋风式气流干燥器

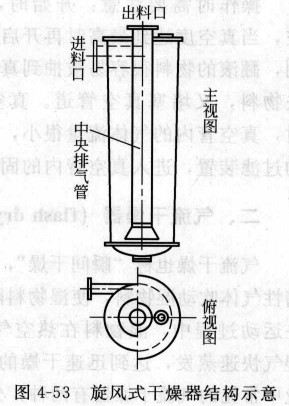

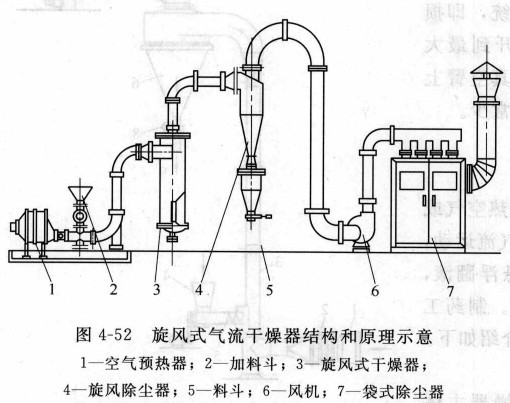

　　旋风式气流干燥器结构和原理如图4—52所示，它没有长管式干燥器那样的长管，取而代之的是旋风式干燥器，其结构如图4—53所示。旋风式气流干燥器有一个上租下细的圆筒，进料口从圆筒上部以切线方向进入，出料口从圆筒底部向上一宜到顶部。带有物料的气流在上部以切线方向进入干燥器，在干燥器内呈螺旋状向下至底部后再折向中央排气管排出。必要时可在筒身外安装蒸汽夹套。气体在中央排气管中的流速一般为20m/s左右，而在环管中的流速约3m/s左右，筒身直径与中央管直径之比约为2.77。

　　由于湿物料是在旋风干燥器前的风管中加入的，湿物料在加料口至旋风干娱器人口之间的这段管道内已开始干燥，因此，物料在进入干燥器前已有相当数量的湿分被除去。对于抗生家类的干燥，根据实例，在物料进入干燥器前约有50%的湿分被除去。进入旋风干燥器后，物料进一步干燥，当从出料口出来时，大部分湿分已被除去，物料的湿含量已经能满足要求，然后依次进入旋风分离器和贷式除尘器将干燥的固体分离收集，气体则排入大气。干燥器中的各个部件一般用不锈钢板制成，内壁要光滑，外部有良好的保温层，常用石棉泥保温，厚度约为50mm。
