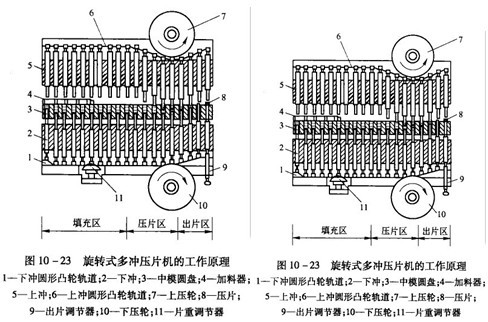

图10—23是旋转式多冲压片机的工作原理示意图，为说明压片过程中各冲头所处的位置，图中将圆柱形机器的一个压片全过程展成了平面形式。图10—24为加料器的工作原理示意图。
工作时，圆盘绕轴旋转，带动上冲和下冲分别沿着上冲圆形凸轮轨道和下冲圆形凸轮轨道运动，同时中模也作同步转动。根据冲模所处的工作状态，可将工作区沿圆周方向划分为填充区、压片区和出片区。
在填充区，加料器向模孔境入过量的物料。当下冲运行至片重调节器上方时，调节器的上部凸轮使下冲上升至适当位置，将过量的颗粒推出。推出的颗粒被刮料板刮离模孔，并在进入下一填充区时被利用。通过片重调节器可调节下冲的上升高度，从而可调节模孔容积，进而达到调节片重的目的。
在压片区，上冲在上压轮的作用下进入模孔，下冲在下压轮的作用下上升。在上、下冲的联合作用下，模孔内的颗粒被挤压成片。
|
