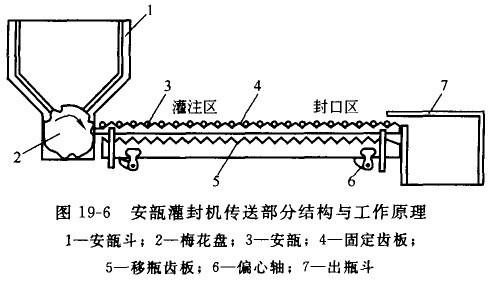

传送部分的结构与工作原理如图19—6所示。安瓿斗与水平呈45度倾角，底部设有梅花盘，盘上开有轴向直槽，槽的横截面尺寸与安瓿外径相当。梅花盘由链条带动，每旋转1/3周即可将2支安瓿推全固定齿板上。固定齿板由上、下两条齿板构成，每条齿板的上端均设有三角形槽，安瓿上下端可分别置于三角形槽中，此时，安瓿与水平仍成45度角。移瓶齿板由上、下两条与固定齿间距相同的齿形板构成，但其齿形为椭圆形。移瓶齿板通过连杆与偏心轴相连。在偏心轴带动移瓶齿板向上运动的过程中，移瓶齿板先将安瓿从固定齿板上托起，然后超过固定齿板三角形槽的齿顶，接着偏心抽带动移瓶齿板前移两格并将安瓿重新放人固定齿板中，然后移瓶齿板空程返回。因此，偏心轴每转动一周，固定齿板上的安瓿将问前移动两格。随着偏心轴的转动，安瓿将不断前移，并依次通过灌注区和封口区，完成灌封过程。在偏心轴的一个转动周期内，前1／3个周期用来使移瓶齿板完成托瓶、移瓶和放瓶动作；在后2／3个周期内，安瓿在固定齿板上滞留不动，以便完成灌注、充氮和封口等工序操作。完成灌封的安瓿在进入出瓶斗前仍与水平呈45度倾斜。但出瓶斗前设有一块舌板，该板呈一定角度倾斜。在移瓶齿板推动的惯性力作用下，安瓿在舌板处转动40度，并呈竖立状态进入出瓶斗。
