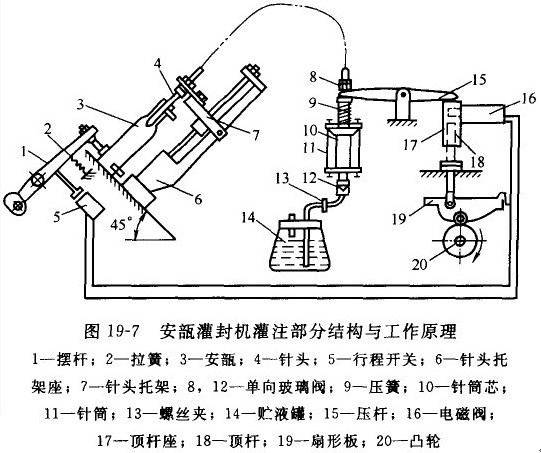

灌注部分主要由凸轮杠杆装置、吸液灌液装置和缺瓶止灌装置组成，其结构与工作原理如图19—7所示。
凸轮杠杆装置主要由压杆15、顶杆座17、顶杆18、扇形板19和凸轮20等部件组成。扇形板的作用是将凸轮的连续转动转换为顶杆的上下往复运动。当灌装工位有安瓿时，上升的顶杆顶在电磁阀l 6伸人顶杆座的部分，使与电磁阀连在一起的顶杆座上升，从而使压杆一端上升，另一端下压。当顶杆下降时，压簧9可使压杆复位。可见，在有安瓿的情况下．凸轮的连续转动最终被转换为压扦的摆动。
吸液灌液装置主要由针头4、针头托架座6、针头托架7、单向玻璃阀8及12、压簧9、针筒芯10和针筒11等部件组成。针头固定在托架上，托架可沿托架座的导轨上下滑动，使针头伸人或离开安瓿。当压杆15顺时针摆动时，压簧9使针筒芯向上运动，针筒的下部将产生真空，此时单向玻璃阀8关闭，12开启，药液罐中的药液被吸人针筒。当压杆15逆时针摆动而使针筒芯向下运动时，单向玻璃阀8开启，12关闭．药液经管路及伸入安瓿内的针头4注入安瓿，完成药液灌装操作。此外，灌装药液后的安瓿常需充入氮气或其他惰性气体，以提高制剂的稳定性。充气针头(图中未示出)与灌液针头并列安装于问一针头托架上，灌装后随即充入气体。
缺瓶止灌装置主要由摆杆1、拉簧2、行程开关5和电磁阀16组成。当由于某种原因而使灌液工位出现缺瓶时，拉簧将摆杆下拉，并使摆杆触头与行程开关触头接触。此时，行程开关闭合，电磁闽开始动作，将伸人顶杆座的部分拉出，这样顶杆18就不能使压杆15动作，从而达到止灌的目的。
