箱式洗瓶机

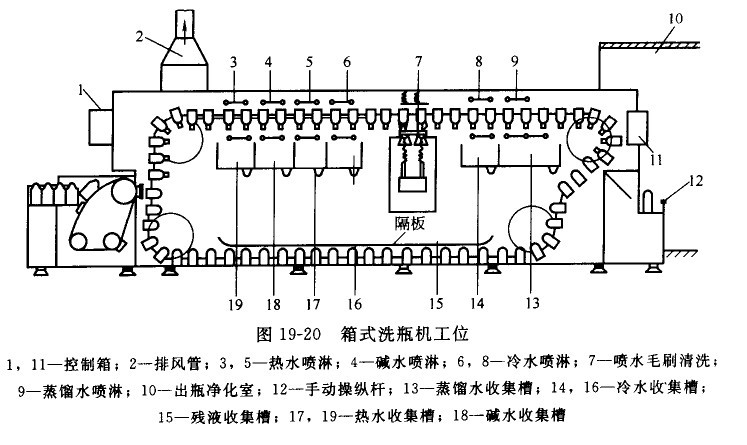

箱式洗瓶机整机是个密闭系统，是由个锈钢铁皮或有机玻璃罩子罩起来工作的。箱式洗
瓶机工位如图19—20所示，玻璃瓶在机内的工艺流程为：
热水喷淋 碱液喷琳一热水喷淋一冷水喷琳一喷水毛刷清洗一冷水喷淋一蒸馏水喷淋一沥十
(两道) (两道) (两道) (两道) (两道) (丙道) (三喷内琳)〔二工位)
其中“喷”是指用1mm的喷嘴由下向广往瓶内喷射具行一定压力的流体，可产生较大的冲刷力。“淋”是指用d1．5mm的淋头，提供较多的洗水由上向下淋洗瓶外，以达到将脏物带走的目的。
洗瓶机上部装有引风机，将热水蒸气、碱蒸气强制排出，并保证机内空气是由净化段流向箱内。各工位装置都在同一水平面内呈直线排列，其状如图19—20所示。在各种不同淋液装置的下部均设有单独的液体收集槽，其中碱液是循环使用的。为防止各工位淋溅下来的液滴污染轧道下边的空瓶盒，在箱体内安装有一道隔板收集残液。
玻璃瓶在进入洗瓶机轨道之前是瓶口朝上的，利用一个翻转轨道将瓶口翻转向下，并使瓶子成排(一排10支)落入瓶盒中。瓶盒在传送带亡是间歇移动前进的。因为各工位喷嘴要对准瓶口喷射，所以要求瓶子相对喷嘴有一定的停留时间。同时旋转的毛刷也有探人、伸出瓶口和在瓶内作相对停留时间(3．5s)的要求。玻璃瓶在沥干后，仍需利用翻转轨道脱开瓶盒落入局部层流的输送带上。
目前，国外大多数制药企业以及国内的合资厂家已采用塑料容器灌装输液产品。出于塑料输液瓶为一次性使用容器，且其制备均是在理装工序之前，省却了洗瓶这一步工序。使用无菌压缩空气的塑料吹塑机将瓶子直接吹制成型，计量装置即将规定容量的液体灌入瓶内，紧接着将瓶口封住。这样的生产流水线体积小、配合紧凑，完全符合GMP要求，进一步确
保了输液剂产品的质量。
|
