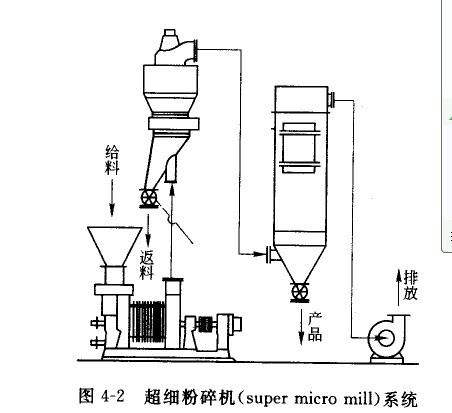

超细粉碎机的结构如图4—2所示。由给料、粉碎、徘渣、支撑、传动等八大部分组成，通过风管把粉碎机，微粉分级机、产品捕集器、风机等连接成闭路或开路粉碎两种形式干法粉碎系统。
(1)该机有两种并列的粉碎室，即是达到一机两段粉碎作业效果，其中第一粉碎室中的转子直径小于第二粉碎室的转子直径，且为放射状叶片。每个粉碎室中的第1号转子叶片与主轴的纵向夹角约5度一15度向排料方向旋转安装，2号转子叶片垂直于主轴。在叶片上均固定有高硬度合金制造的可替换刀片，粉碎室圆筒平行相对，其间留有微小间隙。第一粉碎室和第二粉碎室之间，第二粉碎室和风扇室之间均以调节环隔开。这两组刀片分别起冲击，研磨、剪切作用以及碰撞栓的反击作用使物料粉碎；
(2)机器内部强制通风，一是可以起分级作用，二是可以扩散热量；
(3)机器设置有排渣系统，机器在运转过程中，能排除杂物及残留机内的难磨石子，有利于提高产品质量，保证正常生产能力，减少磨损；
(4)产品粒径可由机内风量，圆锥部分与刀片间眩等调节;
(5)可与微粉分级机组成多种系统，用于各种矿物的不同粉碎要求。
|
