旋转式压片机工作原理与压片过程

    1．工作原理

 动力由电机输出，通过无极调速轮输送到三角皮带轮，再通过传动轴附离合器中

的摩擦轮带动蜗杆轴，经蜗杆传给转盘下方的蜗轮，从而带功转盘转动。33副冲

杆一方面随转盘一起作圆周运动，另一方面沿固定的上下导轨作升降运动，经过

加料装置，填充装置，压片装置等机构完成加料、填充、压片、出片等连续的工

艺过程。

 2．压片过程

  (1)加料：当下冲加料斗下面时，药粉填入模孔中。

  (2)填充：当下冲运行至片重凋节器的上面时略有上升，被刮粉器的最后一格刮

平，再把多余的药粉推出。

  (3)压片：当下冲运行到下压轮的上面时，同时，上冲运行到上压轮的下面，两

者距离最小，这时模孔内药粉受压成型。

(4)出片：压成片后，上下冲分别沿轨道上升，当下冲运行到出片调节器的上方

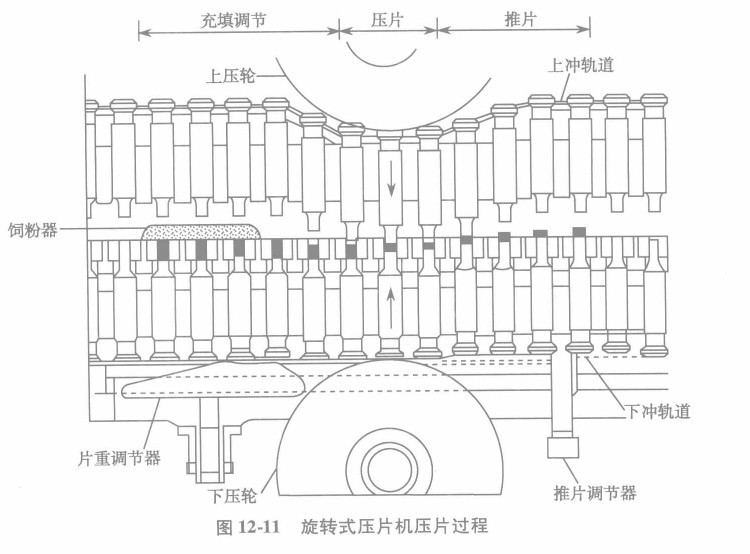

时，则将片推出模孔，经刮片器推开。导人盛装器中，如此反复进行。如图12-11

所示。
