旋转式制粒机

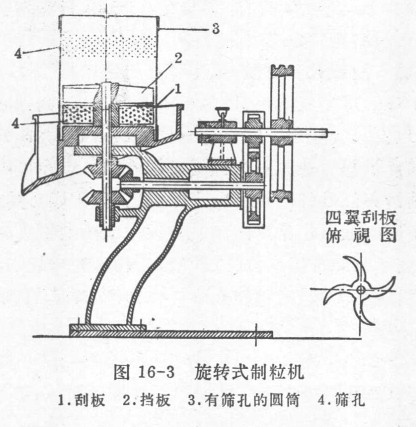

旋转式制粒机 如图16—3所示:

主要有一不锈钢圆筒3，圆筒两端有很多小孔作为筛孔，一端的孔较大，另一端的孔较小，以适应粗细不同的颗粒。将此筒装在固定的底盘上，将所需大小的筛孔装在下面，底盘中心有一个可以随电动机转动的轴心，轴心上固定有十字形刮扳1和挡板2，与软材接触的部分均应用不锈钢制。将软材放在圆筒内，当刮板旋转时软材被挡板挡至刮板与圆筒壁之间，并被挤压出筛孔成为颗粒。

　　本机不用金属筛网，因此不至有从筛网掉下的金属屑。但由于刮板与圆筒间没有弹性，其松紧程度艰于掌握到恰当程度。软材中粘合剂用量稍多，则所成颗粒过于坚硬或压成条状;用量稍少则成粉末。同时，本机生产量小于摇摆式，故现在除用子刮碎较粗的干颗粒外，一般工厂少有采用的。
