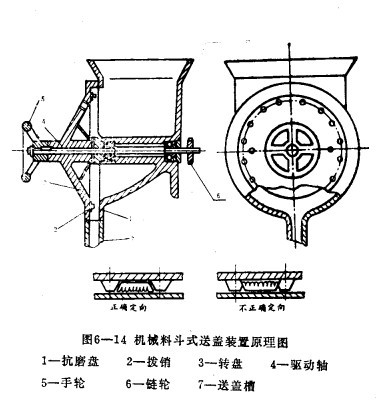

图6-14所示机械料斗式送盖装置,是利用转盘“3”上带有的拨销“2”随转盘转动产生的对料斗内的瓶盖机械搅动,使其落入转盘与抗磨盘“1”组成的狭槽中。定向正确的盖子刚沿着送盖槽“7”滑到压盖装置前的拨盖盘处,一个个地以与灌装同步的速度送出。这种送盖装置不宜用在有胶皮垫盖子的高速传送,因机械搅动易使胶皮垫脱出。转盘转速不宜过快,否则盖子来不及从拨销问落下,又被带上去了.因而上差速度有限,机械搅动还会把盖上的商标漆磨掉。因此,目前高速灌装机已不采用这种装置。图中的“4”为转盘驱动轴, “6”为驱动链轮, “5”为手轮;转盘上开有小孔,起通风除尘作用。目前广泛应用于高速灌装机的送盖装置多采用电磁料斗式,它克服了机械料斗式送盖机械存在的缺点。

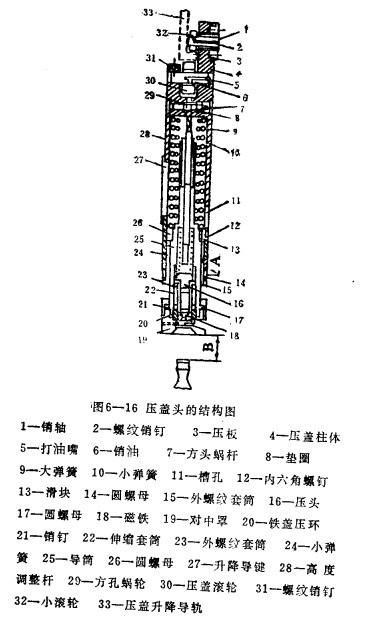

图6-16为压盖头的结构图。压盖头的上下运动是靠滚轮“32”在压盖升降导轨“33”的作用下来完成。冲头中有弹簧“9”与”10”,以防止瓶盖与瓶嘴的硬性磁撞而把嘴子挤坏。对不同高度的瓶子压盖,可旋转压盖头上方的方头蜗轮“29”带动高度调节杆“28”转动,使导筒“25”升降。调节时,可放进一个最短的同类瓶子,此时压盖柱体“4”第在升降导轨“33”的上死点位置,旋动整个压盖头升降,使瓶口与对中罩“19”之间有一个由规尺确定的距离B。调整好后,应将升降调整杆锁紧。
